电线布局如何影响电源？

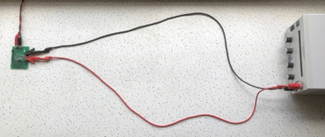

在电源系统的设计中，加载响应测试是稳定性验证的主要链接。但是，工程师通常会忽略基本细节 - 电源和加载审查之间的布线布局。本文揭示了通过实际测量的ADI（ADNO半导体）ADP2386评估板对测试结果的直接影响。本文指出：获取ADP2386雄鹿转换器作为示例（输入5V，输出3.3V，最大电流6A），触发了从10mA到4A的负载步骤变化，并采用了以下两个连接方案：1。宽松的电线（图1）：1米特罗长的长度长度放置在parasitien，parasitiit，parasitient parasitient parasitientientient insiit Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Is Isitien。 2。i优化kable（图2）：相同长度的导体紧紧弯曲，循环区域减小，寄生虫的电感降低。 ●布线的松散场景（图3）：输出电压峰值最高为103mv，机智h变化的显着振幅。 ●反对接线方案（图4）：尖峰降至96mv，瞬态响应提高了几乎7％。结论：它直接影响了测试的准确性，并且优化的布线可以有效防止寄生电感的影响。 1。环与电感区域之间的相互作用：根据电磁诱导定律，电线回路面积越大，寄生电感（LPARASITIC）越高。公式为：其中AA是环区域，11线长度，而μ0μ0是真空渗透性。 2。响应恶化的机制突然恶化，寄生电感器会导致电压变化（ΔV= l·ddttent = l·dTdi），这会导致输出尖峰。在松散的接线情况下，较高的电感值直接增强电压变化。 1。挤压电线的长度：对于导线的每增加10厘米，寄生电感增加约为10NH（典型）。建议使用NTROL在30厘米内的连接电缆。 2。扭曲的配对布局：弯曲线可以将环区域减少超过90％，从而显着防止电磁干扰。 3。连接终端的可靠性：避免使用散落的界面，例如鳄鱼夹，并优先考虑焊接或压接端子以降低电阻和癫痫发作。 ●成本和质量之间的平衡：在快速的实验室测试中，工程师经常对接线的布线进行介绍以节省时间，但是7％的错误可能导致电源稳定性的不当行为。 ●标准测试过程：建议在业务测试标准（例如IPC-9592B）中包括电线布局规格，以确保数据一致性。虽然电源传输频率朝着MHz水平（例如GAN设备应用）出现，但寄生参数的影响将更加突出。同轴电缆或PCB需要直接连接解决方​​案，以进一步控制LO在NH水平上进行操作电感。 。
